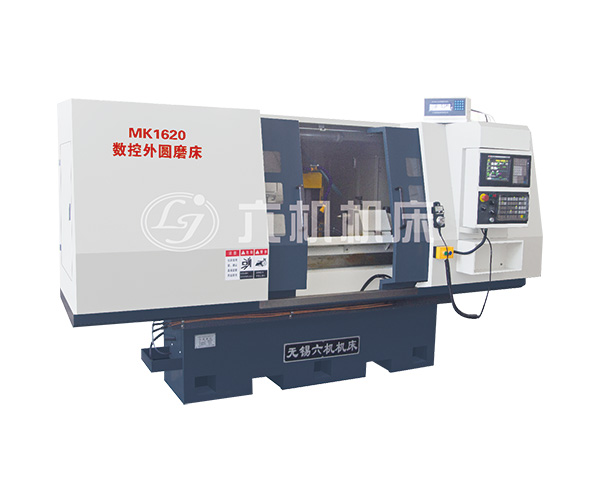

MK1620H 数控外圆端面磨床
机床结构特点及性能
※ 采用德国西门子或国产系统。
※ 配置外径和端面量仪，零件尺寸的稳定性。
※ 砂轮架进给机构采用高精度钢导轨，机床的钢性提高。
※ 砂轮轴采用动静压结构，零件的端面和外径的磨削。
※ 头架电机采用交流变频装置，实现无级调速。
※ 采用独立水箱、油箱。
※ 采用全封闭喷塑罩壳，独立电箱。
技术参数
|
磨削直径范围 Bore diameber to be ground (mm) |
φ 8-200mm |
|
磨削长度 Grinding length (mm) |
520mm |
|
顶 尖中心距 Top center distance (mm) |
520mm |
|
蕞大工件重量 Max.Workpiece weight (kg) |
135mm |
|
工作台蕞大回转角度 The workbench slalom angle |
50kg |
|
头架转速 Head frame spindle speed (r/min) |
-7° ~ +7° |
|
头架、尾架锥孔 Head frame, tall frame cone hole |
60~460 r/min |
|
头架卡盘直径 Head frame chuck diameter |
4#、3# |
|
尾架移动量 The move is a sleeve (mm) |
φ 125mm |
|
砂轮蕞大线速度 The grinding wheel max. linear velocity |
25mm |
|
砂轮规格 Grinding wheel specifications (mm) |
φ 500×45×305mm |
|
电机总容量 motor total capacity (kw) |
10kw |
|
机床外形尺寸 Machine shape dimension |
3200×1800×1800mm |
|
机床重量 Weight (kg) |
4900kg |
机床主要附件
| 冷却液箱 Cooling fluid box | 1套 set |
| 砂轮修整器 Wheel dressers | 1套 set |
| 砂轮平衡轴 Balanced shaft grinding wheel | 1套 set |
| 顶 尖 top | 2件 p.c |
| 桃子夹头 Peach chuck | 1套 set |
|
三角皮带、多楔带、平皮带 The triangle leather belt,with long,flat belt |
各2件 p.c |
| 垫铁 Mat iron | 3件 p.c |
| 松卸螺帽 Pine nuts discharge | 1件 p.c |
| 砂轮夹板 Grinding wheel splint | 1套 set |
| 内六角套筒扳手 Hex socket wrench | 1件 p.c |
特殊订货附件
| 砂轮平衡架 Grinding wheel balance frame | 1套 set |
| 开式中心架 Open-type center frame | 1套 set |
工作精度
|
磨削顶 尖试件的精度 Top of the precision grinding specimens |
圆度 roundness |
0.0015 (mm) |
|
纵截面内径一致性 Longitudinal section inner consistency |
0.005 (mm) | |
|
粗糙度 roughness |
Ra≤0.32 (μm) | |
|
卡盘上磨削短试件的精度 Chuck specimens of precision grinding on short |
圆度 roundness |
0.0025 (mm) |
|
圆柱度 cylindricity |
0.005 (mm) | |
|
粗糙度 roughness |
Ra≤0.32 (μm) |
